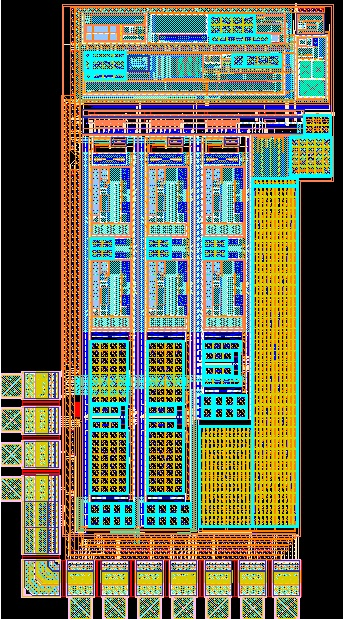

案例1: 2013年为某上市公司设计完成单相智能电表模拟IP，设计指标：
提供3路Σ-Δ调制器输出通道
可编程增益放大，放大增益为4、8、16、32可选
三路通道分别受独立的使能端控制
具有积分器复位功能
内置2.5±4%低温漂基准电压源
内置基准电压温漂系数和功耗调整功能
电源电压：模拟电源为5V;数字电源为1.8V
调制器输出速率：1MHz
Σ-Δ ADC信噪比>85dB(OSR=160时)
模拟部分总体电流<3mA
温度范围：-40~85℃

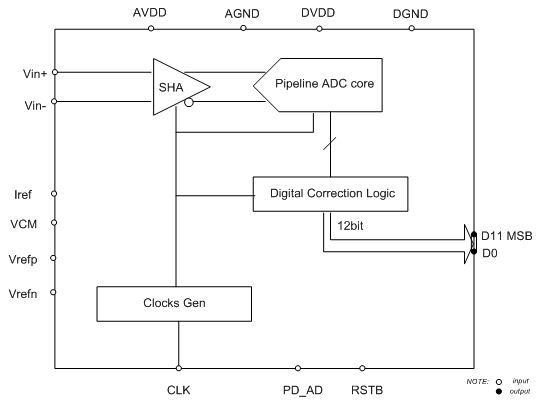

案例2: 2014年为上海某公司提供低功耗60M 12bit Pipeline ADC IP设计
设计原理框图
提交版图IP

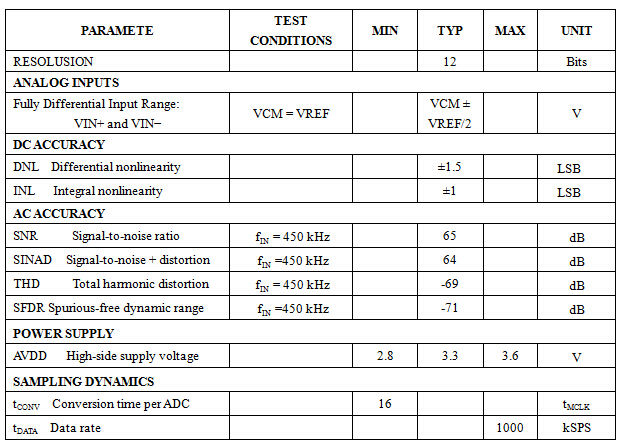

案例5:2017年为深圳某公司提供SAR ADC IP
提交版图IP
部分设计指标

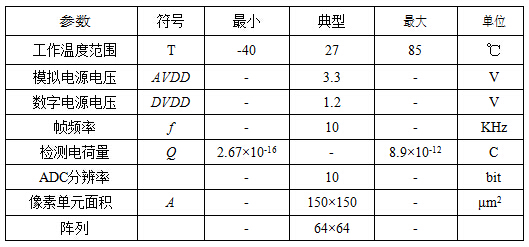

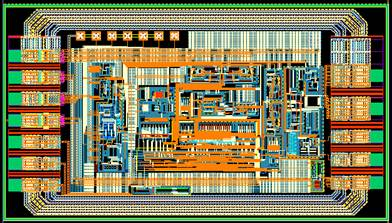

案例6:2018年为某研究所提供成像探测器读出电路芯片定制服务
设计原理框图
部分设计指标
提交版图IP

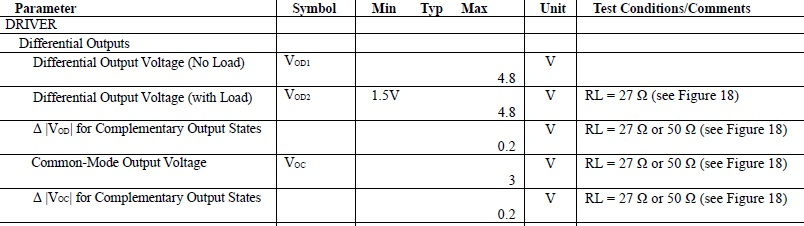

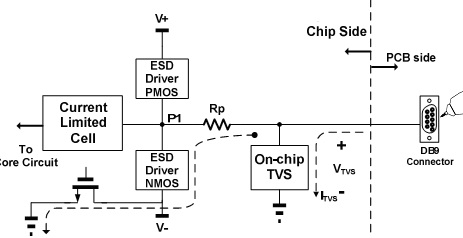

案例3: 2015年4月为广州某公司提供基于0.5um HV CMOS工艺内置抗雷击TVS的特殊工作电源电压RS485芯片定制服务
设计原理框图
部分设计指标

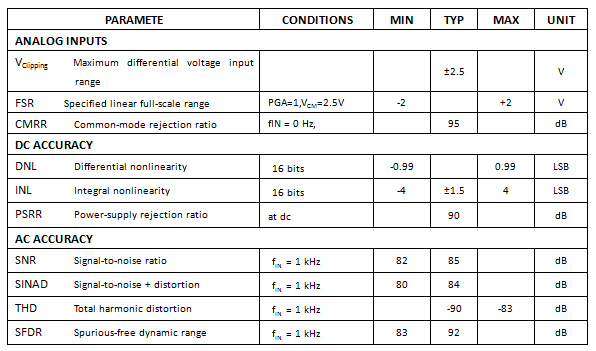

案例4:2016年为广州某公司提供隔离型Δ-Σ ADC 调制器IP
设计原理框图
提交版图IP
部分设计指标
